BOP20 基本操作面板插在 CU320-2 控制单元上,可用于故障应答、设置参数和读取诊断信息(如报警和故障消息)。

立即采购 技术参数
产品详情

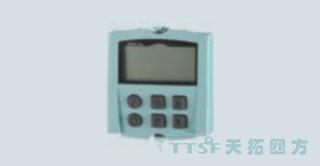

BOP20 基本操作面板
BOP20 基本操作面板插在 CU320-2 控制单元上,可用于故障应答、设置参数和读取诊断信息(如报警和故障消息)。

设计
BOP20 基本操作面板带有一个背光照明的双行显示屏和 6 个按键。
BOP20 基本操作面板后部的集成插接口用来为 BOP20 供电和与CU320-2 通讯。


AOP30 是一种带有图形显示屏和薄膜键盘的操作面板。设备可安装在控制柜门中(厚度:2 mm - 4 mm)。
特点:
• 带绿色背光照明的显示屏, 240 x 64 像素分辨率
• 26 键薄膜键盘
• 用于 24 V 电源的连接
• 到 CU320-2 的 RS232 接口
• 时间和日期存储器由内部后备电池提供供电支持
• 4 个 LED 用于指示驱动系统的工作状态:
- RUN (运行) 绿色
- ALARM (报警) 黄色
- FAULT (故障) 红色
- Local/Remote(本地/ 远程) 绿色

CBC10 通讯板用于将控制单元 CU320-2 连接到 CAN (控制单元局域网,Controller Area Network)协议网络。通讯板驱动软件符合以下 CiA 组织的 CANopen 规范(自动化中的CAN):
• DS 301 通讯协议
• DSP 402 驱动协议(此例中为 Profile Velocity Mode)
• 符合 DSP 306 的EDS (电子数据表)
• 运行状态信号发送,符合 DSP 305

利用 CBE20 通讯板, SINAMICS G130 或 G150 将执行一个PROFINET IO 设备的功能,并可执行以下功能:
• PROFINET IO 设备
• 100 Mbit/s 全双工通讯
• 支持实时 PROFINET IO:
- RT (实时)
- IRT (同步实时),更小发送循环为 500 ms
• 根据 PROFIdrive 协议,将控制系统作为 PROFINET IO 设备进行连接
• 标准 TCP/IP 通讯,采用 STARTER 调试工具进行过程组态
• 带 4 个 RJ45 接口,基于 PROFINET ASIC ERTEC400。因此,可不使用附加外部交换机而配置更佳拓扑结构(总线形、星形、树形)。
