刘师傅讲堂 | MM4系列变频器的I/O板485通讯口的检测
发布日期:
2019-03-18

天拓四方--西门子授权维修中心
天拓四方提供西门子产品销售、售后服务和行业应用等全方位的服务,是西门子产品授权维修基地并多次获奖,同时连续多年获得西门子最佳服务合作伙伴称号。目前,天拓四方可以进行西门子全系列PLC、触摸屏、交换机、网卡、电源,全系列变频器、直流调整器、伺服驱动等产品的维修工作。为了更广泛的交流与分享西门子产品的使用与维修经验,在每月的专题中,天拓四方会推送维修专家所总结的实战经验,欢迎大家在后台留言与我们互动,一起交流心得体会。

对于西门子MM4变频器我们已经连续讲了三期,您可以关注天拓四方公众号bjttsf2013,然后点击资讯中心——历史消息,搜索刘师傅讲堂。上一期我们分享了西门子MM4变频器I/O板模拟量口的检测方法和注意事项,今天我们再聊聊I/O板485通信口的检测。


西门子MM4的485通信口可以通过西门子的USS通信协议,以通信方式构成一个控制变频器的网络,最多可以控制32台变频器,变频器地址从0到31,分别对应32台变频器。


刘师傅讲堂 | MM4系列变频器的I/O板485通讯口的检测

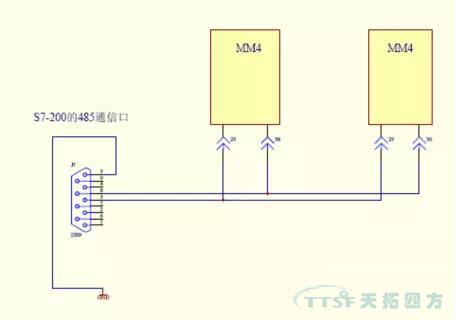

下面是连接后的接线照片,是一个S7-200和MM430的连接照片,红圈内是各自的485口接线。

刘师傅讲堂 | MM4系列变频器的I/O板485通讯口的检测

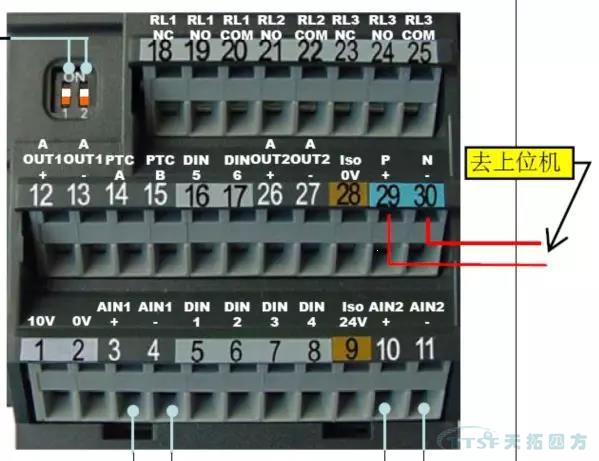

下图为I/O板上485口的端子位,端子29是P+,端子30是N-

刘师傅讲堂 | MM4系列变频器的I/O板485通讯口的检测


变频器在上电后,I/O板的29端子和30端子对2端子应该测量出电压,一个2.8V左右,另一个2V左右。如果电压异常,那就直接送修,没有继续检测的必要了,如果上面测量基本正常,就可以继续检测。

西门子USS通信协议支持多电机控制,最多可控制32台电机,为了正确识别所要控制的变频器,协议规定每个变频器要设定一个唯一的不重复的地址,同时还要在变频器设置一些和通信有关的参数,具体如下:

P700 =5 [命令源,决定哪种方式控制变频器,选5是用USS方式控制变频器]
P1000=5  [给定源,控制数据的来源选择方式,选5是用USS方式选择]
P2010=6 [USS通信的波特率,选6对应的是9600波特
P2011=11 [被控制变频器的地址,选11对应本变频器的唯一控制地址]

注意:上面这4个参数是USS通信变频器侧必须填写的参数,否则通信会失败。

实际上最终变频器的485口通过PLC控制使变频器真正运行了,才能放心。

下一期我们编制一个小的通信测试程序,通过一个PLC来启动变频器,并讲解如何在变频器的控制面板中观察PLC输送的信息,欢迎有需求的伙伴共同探讨。


声明:部分内容来源于网络,如侵权请后台留言联系删除。
