天拓分享:基于MBD快速设计系统建设
发布日期:
2017-12-22

天拓四方作为国内领先的智能制造整体解决方案服务供应商及智能制造领域的高新技术企业,可为广大工业企业、政府提供自动化控制、电气传动及智能制造主营业务解决方案,并提供集系统集成、数字化工厂项目实施、智能制造创新中心及孵化器建设和智能制造集群整体解决方案。同时,公司销售西门子工业软、硬件产品,形成了集销售、维修、服务及OEM客户和生产流程型客户解决方案为一体的综合性业务和服务。
为了帮助大家更加深入的了解MBD,天拓四方近期分享了多篇MBD文章,从“基于MBD的产品模型定义”、“MBD为传统企业带来的新机遇”到“MBD规范及标准建设”一步步揭开MBD神秘的面纱,本期我们将继续深入了解基于MBD的快速设计系统建设。
MBD即 Model Based Definition的缩写,即使用一个集成化的三维数字化实体模型表达了完整的产品定义信息,成为制造过程中的依据。MBD三维数字化产品定义技术不仅使产品的设计方式发生了根本变化,不再需要生成和维护二维工程图纸,而且它对企业管理及设计下游的活动,包括工艺规划、车间生产等产生重大影响,引起了数字化制造技术的重大变革,真正开启了三维数字化制造时代。
基于MBD的设计系统
基于PLM协同平台,结合NX等三维设计软件,为工程技术人员提供三维产品制造信息的标注、管理、查询、导出工具,辅助工程技术人员方便快捷地完成MBD模型的设计;
MBD设计系统:MBD使用PMI用于产品部件的设计信息(几何公差信息/3D注释/表面粗糙度/材料规格等)的表单和传递,核心是围绕符合MBD规范的PMI标注系统。

 天拓分享:基于MBD快速设计系统建设

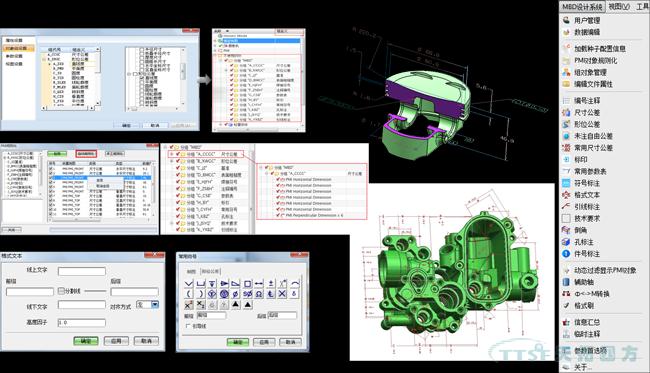

图1:MBD 设计系统

核心的需求功能包括:
a.提供基于MBD规范的种子文件的配置和加载:
 种子文件信息配置:在种子文件中配置相关 ,使其包含企业标准规范所需的MBD信息;

 天拓分享:基于MBD快速设计系统建设

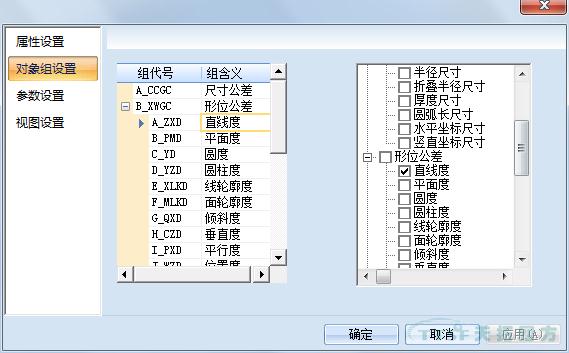

 图2:MBD对象组预设值

种子文件加载:当一个已有的设计文件不是基于新的种子设计而来的话,通过加载种子配置信息,将MBD的一些基本配置加载当设计文件用,然后利用工具形成一个包含MBD信息的设计文件。
b.提供基于MBD技术的PMI标注功能,包括尺寸公差、形位公差、编号注释、技术说明、自由公差、孔类标注等功能。
c.PMI汇总信息和管理阅读等功能:
通过在三维注释与几何体的相应部分之间建立关联关系,设计人员可以把三维注释直接附在模型上,表明设计意图。创建注释的平面处于用户控制之下,用于定义阅读方向,以便放置注释。如下图所示:

 天拓分享:基于MBD快速设计系统建设

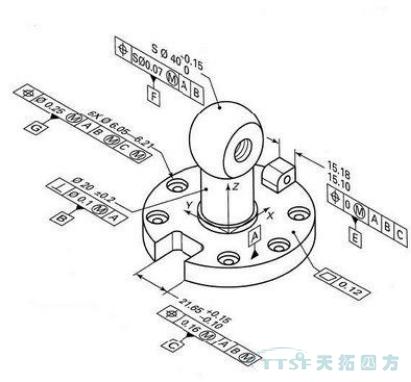

图3: MBD PMI阅读查看

工程图辅助设计工具
基于国家标准和企业标准开发,弥补了设计软件标准功能的不足,扩充了NX制图环境下的绘图功能,提升在需要二维制图时的工作效率和规范性。

 天拓分享:基于MBD快速设计系统建设

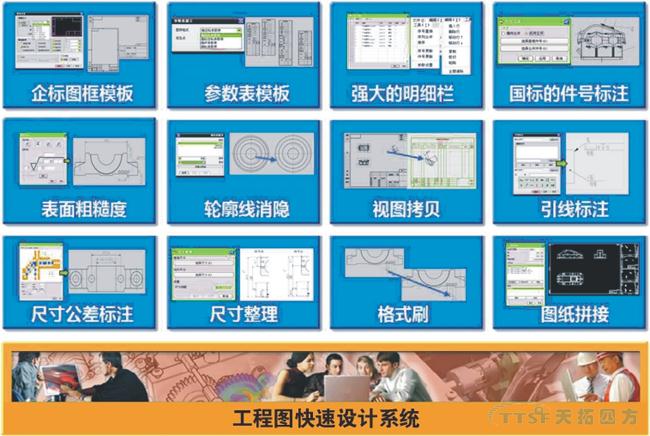

图4:工程图设计系统

MBD规范检查工具
结合MBD标准规范体系要求,提供符合企业MBD标准的检测验证规则和工具,来检测产品模型及数据的正确性和规范性。
a.MBD设置检查
包含:图层类别、图层对应对象、对象对应图层、图层显示状态、文件名称、文件属性、冗余引用集、引用集对象、对象引用集关系、工作坐档系、对象颜色、PMI组设置、PMI对象组包含对象等检验器等。
b.MBD零件模型检查
包含:模型材料特征、成型特征定位、多体素特征、基准关联特征、实体特征状态、特征更新、相同表达式、零厚度重复实体、模型精度、简化和包封体特征、模型更小包容盒、拔模角、模型显示状态、固定基准检测器等检验器。
c.MBD标注检查
包含:二维与三维的尺寸有效性、标注尺寸、标注文字、标注尺寸单位、倒角标注、空基准符号、字体、几何公差、尺寸公差等检验器;

 天拓分享:基于MBD快速设计系统建设

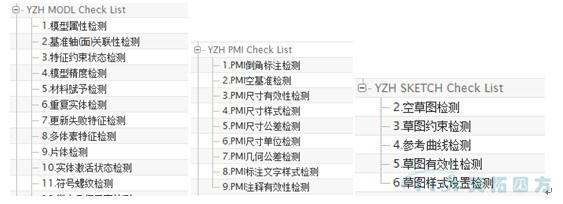

图5: MBD 检查设置
 天拓分享:基于MBD快速设计系统建设

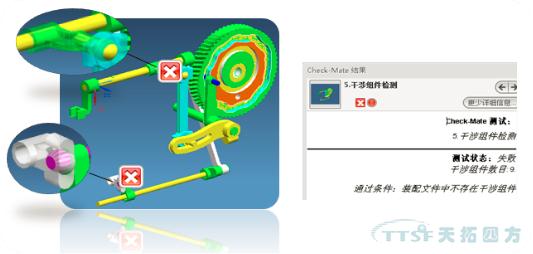

图6:MBD 标准检查报告


基于MBD快速设计系统建设今天我们就讲到这里,下期将继续为大家分享“MBD设计资源管理”,欢迎您持续关注天拓四方公众号:bjttsf2013,更多精彩内容,敬请期待!(本文为原创文章,如需转载请注明出处 - 天拓四方官网http://www.bjttsf.com,欢迎读者分享)
