MBD为传统企业带来了哪些新机遇?
MBD 技术的核心思想是:全三维基于特征的表述方法,基于三维主模型的过程驱动,融入知识工程和产品标准规范等。它用一个集成的三维实体模型来完整地表达产品定义信息,将制造信息和设计信息(三维尺寸标注及各种制造信息和产品结构信息)共同定义到产品的三维数字化模型中,从而取消二维工程图纸,保证设计和制造流程中数据的性。
1) MBD对传统的工程更改等管理制度带来较大的冲击
传统研制模式多年来已经形成了基于二维图纸的管理制度。采用三维的MBD技术,需要对传统的图纸发放、技术单、更改单、明细单等形式的管理制度进行研究和探索,并做出相应调整。
2) MBD技术应用对基础资源、标准化等提出了全新的应用支持模式
MBD 技术推动了数字化技术在制造业的深度应用,同时也对基础资源、标准化等工作提出了全新要求。所有的设计、工艺、制造和检验过程都需针对MBD特点进行统一定义并实现与三维设计软件的集成。
3) 对企业应用人员提出了更高的素质要求
MBD数据集成为产品全生命周期研制过程中信息传递的单一产品数据源。三维设计工具是创建它的主要手段,这就需要更大范围的工程、工艺、工装、质量控制和管理人员了解MBD技术的内涵,并能够使用相应的三维设计工具。
针对于MBD的应用,NX软件提供了产品与制造信息(PMI)功能模块,使用户能够根据MBD标准完成三维数字化产品定义。产品与制造信息(PMI)用于三维CAD和协同产品开发系统,旨在传递关于产品部件的制造信息,尤其是形位公差、三维注释(文本)、表面精度以及材料规格方面的信息。NX PMI 完整三维注释环境不仅可以捕捉制造需求,在这些需求与三维模型之间建立关联关系,而且还允许下游应用软件重用数字化数据,这是因为数据不仅与产品零件共存,而且还由产品零件驱动。不仅如此,由于支持ASME Y14.41 和ISO 16792 定义的所有主要概念和要求,因此NX PMI 里面完整的功能清单提供了目前CAD产品中更完整的工具组合。
NX PMI 把三维标注的功能集中在一个菜单选项下面,该菜单选项提供了使三维模型成为所有产品和制造数据知识库必需的所有工具。PMI 工具栏为创建、编辑和查询实体设计上的PMI 提供了一个统一的界面。除了促进创建三维产品定义外,该工具还将检查模型是否符合ASME 和ISO 标准,让用户自行选择严格和宽松的符合性水平。

 【智能制造系列】MBD为传统企业带来了哪些新机遇?

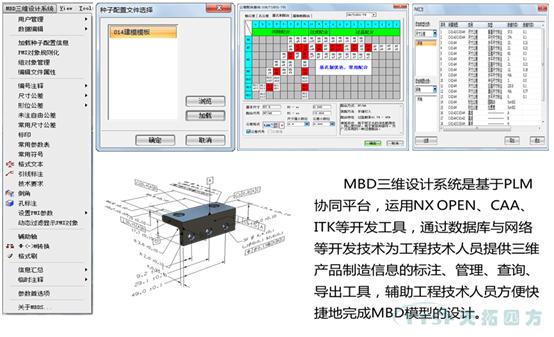

图 1 利用NX PMI快速实现MBD

通过在三维注释与几何体的相应部分之间建立关联关系,设计人员可以把三维注释直接附在模型上,表明设计意图。创建注释的平面处于用户控制之下,用于定义阅读方向,以便放置注释。如下图所示:

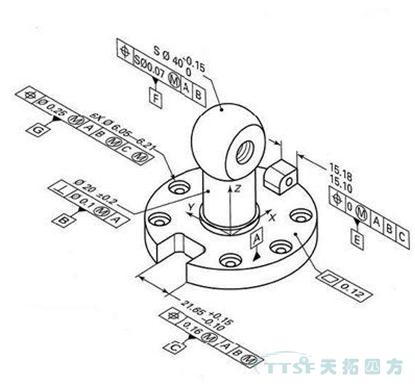

 【智能制造系列】MBD为传统企业带来了哪些新机遇?
图 2 基于MBD的设计模型

在MBD模型定义过程中,随着工程师与设计人员在NX 中不断向实体模型添加PMI 信息,这些主模型变得越来越“智能化”,远远超出了几何表示,明确嵌入设计意图,并且避免了因依赖人为推理产生的风险(因为这些模型将在所有下游过程中使用),实现在不同应用中PMI信息的重用,减少重复性劳动。
今天分享给大家“MBD为传统企业带来了哪些新机遇?”下期MBD连载文章我们将为大家梳理“MBD规范及标准建设”,欢迎大家持续关注天拓四方公众号“bjttsf2013”了解更多智能制造相关资讯。(本文为原创文章,如需转载请注明出处 - 天拓四方官网http://www.bjttsf.com,欢迎读者分享)
