【智能制造】虚拟调试数字化双胞胎–虚实结合应用
发布日期:
2017-10-27

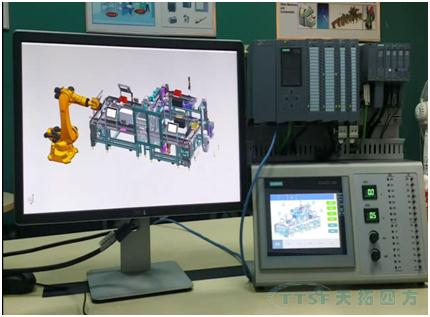

数字化工厂柔性自动化生产线建设投资大,周期长,自动化控制逻辑复杂,现场调试工作量大。按照生产线建设的规律,发现问题越早,整改成本越低,因此有必要在生产线正式生产、安装、调试之前在虚拟的环境中对生产线进行模拟调试,解决生产线的规划、干涉、PLC的逻辑控制等问题,在综合加工设备、物流设备、智能工装、控制系统等各种因素中全面评估生产线的可行性。生产周期长、更改成本高的机械结构部分采用虚拟环境中进行展示和模拟,易于构建和修改的控制部分采用由PLC搭建的物理控制系统实现,由实物PLC控制系统生成控制信号,虚拟环境中的机械结构作为受控对象,模拟整个生产线的动作过程,从而发现机械结构和控制系统的问题,在物理样机建造前予以解决。

【智能制造】虚拟调试数字化双胞胎–虚实结合应用
机电一体化虚拟调试

虚拟调试数字化双胞胎涉及的应用范围和应用领域包括:
1) 产品研发:机电一体化产品:验证产品功能,是否存在问题,机电匹配;
2) 生产线/生产工位:设备运动机构、机器人等:干涉检查,动作逻辑,机电匹配,机器人时间信号;
3) 工厂/自动化生产线:生产线的逻辑控制、输送系统的仿真、自动化物流系统的仿真。
