1、智能制造概念
“智能制造”可以从制造和智能两方面进行解读。首先,制造是指对原材料进行加工或再加工,以及对零部件进行装配的过程。通常,按照生产方式的连续性不同,制造分为流程制造与离散制造(也有离散和流程混合的生产方式)。根据我国现行标准GB/T4754-2002,我国制造业包括31个行业,又进一步划分约175个中类、530个小类,涉及了国民经济的方方面面。



智能是由“智慧”和“能力”两个词语构成。从感觉到记忆到思维这一过程,称为“智慧”,智慧的结果产生了行为和语言,将行为和语言的表达过程称为“能力”,两者合称为“智能”。因此,将感觉、记忆、回忆、思维、语言、行为的整个过程称为智能过程,它是智慧和能力的表现。

天拓解析|深度了解智能制造



目前,国际和国内尚且没有关于智能制造的准确定义,但工信部组织专家给出了一个比较全面的描述性定义:智能制造是基于新一代信息技术,贯穿设计、生产、管理、服务等制造活动各个环节,具有信息深度自感知、智慧优化自决策、精准控制自执行等功能的先进制造过程、系统与模式的总称。具有以智能工厂为载体,以关键制造环节智能化为核心,以端到端数据流为基础、以网络互联为支撑等特征,可有效缩短产品研制周期、降低运营成本、提高生产效率、提升产品质量、降低资源能源消耗。这实际上指出了智能制造的核心技术、管理要求、主要功能和经济目标,体现了智能制造对于我国工业转型升级和国民经济持续发展的重要作用。



然而,由于我国技术基础薄弱发展不平衡,企业在智能制造实施和升级改造过程中往往茫然不知从何做起。因此,以下将根据智能制造的描述性定义,提出关于智能工厂、制造环节及装备智能化、网络互联互通、端到端数据流等四个方面的初步认识,以期说明智能制造的主要内容。



2、什么是智能工厂
智能工厂是实现智能制造的载体。在智能工厂中通过生产管理系统、计算机辅助工具和智能装备的集成与互操作来实现智能化、网络化分布式管理,进而实现企业业务流程、工艺流程及资金流程的协同,以及生产资源(材料、能源等)在企业内部及企业之间的动态配置。



 一方面,“工欲善其事,必先利其器”,实现智能制造的利器就是数字化、网络化的工具软件和制造装备,包括以下类型:

 计算机辅助工具,如CAD(计算机辅助设计)、CAE(计算机辅助工程)、CAPP(计算机辅助工艺设计)、CAM(计算机辅助制造)、CAT(计算机辅助测试,如ICT信息测试、FCT功能测试)等;
 计算机仿真工具,如物流仿真、工程物理仿真(包括结构分析、声学分析、流体分析、热力学分析、运动分析、复合材料分析等多物理场仿真)、工艺仿真等;

 工厂/车间业务与生产管理系统,如ERP(企业资源计划)、MES(制造执行系统)、PLM(产品全生命周期管理)/PDM(产品数据管理)等;

 智能装备,如高档数控机床与机器人、增材制造装备(3D打印机)、智能炉窑、反应釜及其他智能化装备、智能传感与控制装备、智能检测与装配装备、智能物流与仓储装备等;
 新一代信息技术,如物联网、云计算、大数据等。

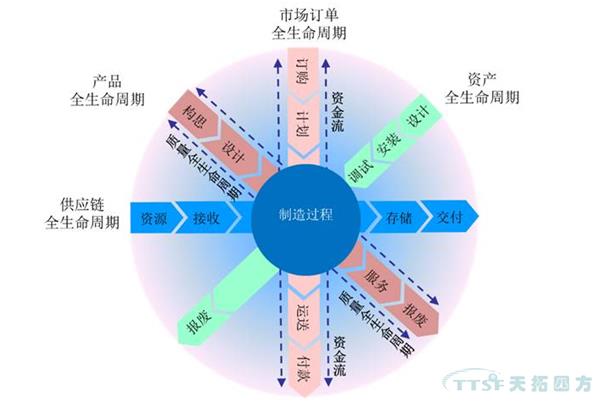

另一方面,智能制造是一个覆盖更宽泛领域和技术的“超级”系统工程,在生产过程中以产品全生命周期管理为主线,还伴随着供应链、订单、资产等全生命周期管理,如图1所示。

天拓解析|深度了解智能制造

图1:智能制造生命周期管理

在智能工厂中,借助于各种生产管理工具/软件/系统和智能设备,打通企业从设计、生产到销售、维护的各个环节,实现产品仿真设计、生产自动排程、信息上传下达、生产过程监控、质量在线监测、物料自动配送等智能化生产。下面介绍了几个智能工厂中的典型“智能”生产场景。



场景1:设计/制造一体化。在智能化较好的航空航天制造领域,采用基于模型定义(MBD)技术实现产品开发,用一个集成的三维实体模型完整地表达产品的设计信息和制造信息(产品结构、三维尺寸、BOM等),所有的生产过程包括产品设计、工艺设计、工装设计、产品制造、检验检测等都基于该模型实现,这打破了设计与制造之间的壁垒,有效解决了产品设计与制造一致性问题。制造过程某些环节,甚至全部环节都可以在全国或全世界进行代工,使制造过程性价比更优化,实现协同制造。



场景2:供应链及库存管理。企业要生产的产品种类、数量等信息通过订单确认,这使得生产变得精确。例如:使用ERP或WMS(仓库管理系统)进行原材料库存管理,包括各种原材料及供应商信息。当客户订单下达时,ERP自动计算所需的原材料,并且根据供应商信息即时计算原材料的采购时间,确保在满足交货时间的同时使得库存成本更低甚至为零。



场景3:质量控制。车间内使用的传感器、设备和仪器能够自动在线采集质量控制所需的关键数据;生产管理系统基于实时采集的数据,提供质量判异和过程判稳等在线质量监测和预警方法,及时有效发现产品质量问题。此外,产品具有标识(条形码、二维码、电子标签),可以以文字、图片和视频等方式追溯产品质量所涉及的数据,如用料批次、供应商、作业人员、作业地点、加工工艺、加工设备信息、作业时间、质量检测及判定、不良处理过程等。



场景4:能效优化。采集关键制造装备、生产过程、能源供给等环节的能效相关数据,使用MES系统或EMS(能源管理系统)系统对能效相关数据进行管理和分析,及时发现能效的波动和异常,在保证正常生产的前提下,相应地对生产过程、设备、能源供给及人员等进行调整,实现生产过程的能效提高。

因此,智能工厂的建立可大幅改善劳动条件,减少生产线人工干预,提高生产过程可控性,重要的是借助于信息化技术打通企业的各个流程,实现从设计、生产到销售各个环节的互联互通,并在此基础上实现资源的整合优化和提高,从而进一步提高企业的生产效率和产品质量。



3、如何实现制造环节智能化
互联网技术的普及使得企业与个体客户间的即时交流成为现实,促使制造业实现从需求端到研发端、服务端的拉动式生产,以及从“生产型”向“服务型”模式转变。因此,企业领先于竞争对手完成数字化、网络化与智能化的转型升级,实现大规模定制化生产来满足个性化需求并提供智能服务,方能在瞬息万变的市场上立于不败之地。



看得见的是个性化定制和智能服务,看不见的是生产制造各环节的数字化、网络化与智能化。实现智能制造,网络化是基础,数字化是工具,智能化则是目标。



网络化是指使用相同或不同的网络将工厂/车间中的各种计算机管理软件、智能装备连接起来,以实现设备与设备之间、设备与人之间的信息互通和良好交互。将生产现场的智能装备连接起来的网络被称为工业控制网络,包括现场总线(如PROFIBUS、CC-Link、Modbus等)、工业以太网(如PROFINET、CC-Link IE、Ethernet/IP、EtherCAT、POWERLINK、EPA等)、工业无线网(如WIA-PA、WIA-FA、WirelessHART、ISA 100.11a等),对于控制要求不高的应用还可使用移动网络(如2G、3G、4G以及未来5G网络)。车间/工厂的生产管理系统则可以直接使用以太网连接。对于智能制造,往往还要求工厂网络与互联网连接,通过大数据应用和工业云服务实现价值链企业协同制造、产品远程诊断和维护等智能服务。为了防止窃密,在工厂网络与互联网连接中要设防火墙,特别防止木马、病毒攻击企业网络,注意网络信息安全与功能安全。



数字化是指借助于各种计算机工具,一方面在虚拟环境中对产品物体特征、生产工艺甚至工厂布局进行辅助设计和仿真验证,例如使用CAD(计算机辅助设计)进行
