【来点干货】如何利用SINAMICS S200 PN实现高速贴标系统的精密控制
发布日期:
2025-07-02


想象一下,如果在超市购物时,产品在陈列柜上整齐排放,并且每件产品的商标都精贴在同一个位置上,纵使平常不会仔细观察,但是一字排开时是不是立马就对这产品的好感度增加了呢?而今天要介绍的SINAMICS S200 PN的贴标机应用,就对产品的商标定位精准度至关重要的!

【来点干货】如何利用SINAMICS S200 PN实现高速贴标系统的精密控制

一、行业背景

 贴标机广泛应用于食品饮料、日常生活用品,以及医疗产品等制造的后段工艺,属于包装环节的一部分。贴标机的工艺需要伺服驱动器以较短的加速时间,让标签运行在与物料相同的线速度下,并且在传感器检测到标签边缘时,精准的定位停止,以确保每次出标的长度、以及贴在产品上的位置都能有稳定的结果。

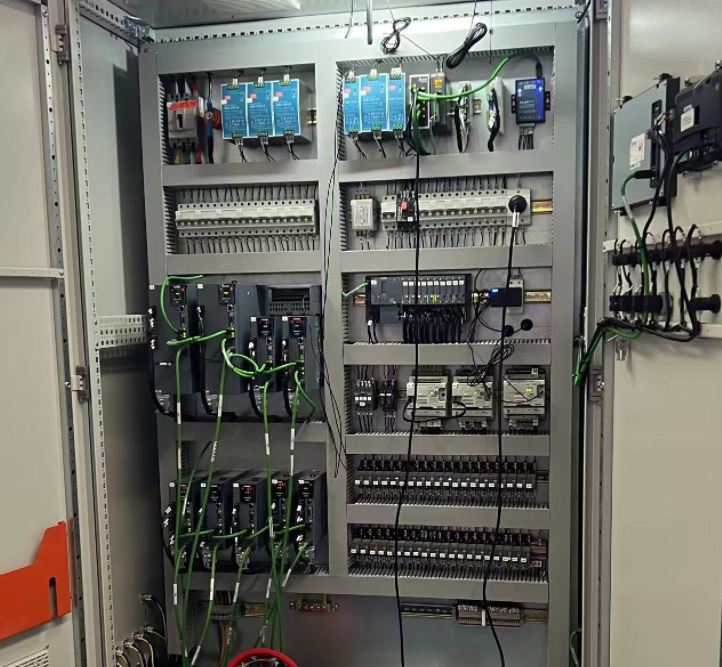

二、工程架构

三级运动控制体系

  • 规划层:SIMATICS7-1200 PLC执行1ms周期的物料轨迹预测算法

  • 驱动层:S200 PN伺服系统实现±0.05mm的动态跟随精度

  • 传感层:集成0.02mm分辨率的光电传感器,支持0.1ms级边缘检测响应

实时通信网络

  • PROFINET循环周期:250uS

  • 信号传输抖动补偿:<±0.5μS

  • 拓扑结构:星型冗余网络设计,支持48轴同步控特

三、核心工艺解析

SINAMICS S200 PN 的解决方案贴标机的核心工艺为:匀速保持、停标不超调。

采用 SINAMICS S200 PN,推荐方案:

1、EPOS方案提供客户更经济的选择,能够搭配如S7-1200、S7-1200G2等PLC,适用于速度在30m/min内的出标线速度。

2、TM模块方案算法更弹性,在高速、高精度贴标场合,能根据多个传感器实现不同需求的补偿。

3、X130高速输入方案在高速、高精度贴标更具性价比,适用于30m/min以上的出标速度。

四、关键性能验证数据

精度指标

  • 纵向定位偏差:±0.12mm(30)

  • 角度偏移补偿:<0.2°

  • 重复定位精度:±0.05mm

效率表现

  • 最高线速度:8.5m/s

  • 贴标节拍:450次/分钟

  • 急停响应:0-8m/s制动时间60ms

五、技术价值总结

该方案验证了SINAMICS S200 PN在精密贴标领域的三大核心优势:

1、亚毫米级定位精度:通过动态补偿算法实现±0.05mm贴标精度

2、多模式控制架构:支持EPOS/工艺对象双方案灵活切换

3、智能运维体系:集成7类设备健康度评估算法

其技术框架已成功拓展至药品泡罩包装机、电子元件追溯打标系统等场景,为快消品、医疗器械等行业提供高性价比的智能贴标解决方案。
