TS1000/TS5000 系列信号隔离器是连接于工业现场仪表与控制室之间的电气设备。它通过电源、输入、输出之间的可靠隔离，
有效解决工业自动化控制系统现场干扰问题，保证系统的稳定和可靠运行。它是通用型产品，基本覆盖自控系统中各种信号隔离、
转换、分配等功能要求。
一、TS1000简介
（一）配电型信号隔离器
1、配电型信号隔离器

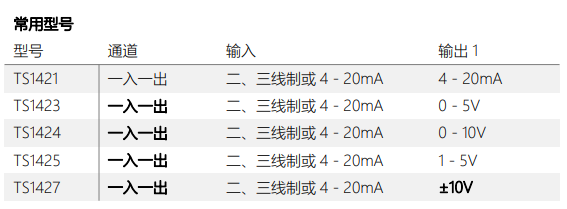

一进一出：TS 1421 （配电型直流信号输入，一路输入一
路直流信号输出）

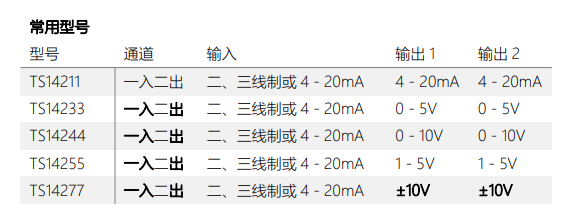

2、配电型信号隔离器 一进二出：TS 14211（配电型直流信号输入，一路输入二
路直流信号输出）
3、配电型信号隔离器

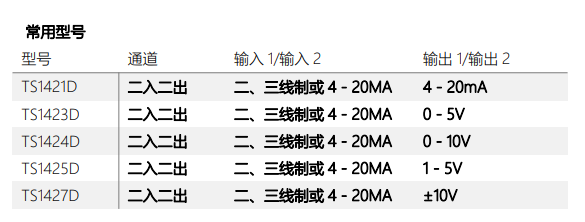

二进二出：TS 1421D（二路直流信号输入二路直流信号
输出）
主要技术参数
供电电压： 20～35VDC
配电电压范围： 27V@4mA、26V@20mA
输入阻抗： 50Ω(电流)
负载能力： ≤500Ω(电流)
输出精度： ≤0.05% F.S.
温度漂移： 80ppm（-20~60℃工作温度范围内）
环境温度： 工作温度: -20℃ ~ +60℃
空气相对湿度： 10% - 90 % RH 无凝露
绝缘电阻： ≥100MΩ
绝缘强度： 1500VAC@1mA/1min
电磁兼容性： EMC 符合 IEC 61326-3-1
响应时间： < 10ms
电源功耗： 12mA/90mA@24VDC
平均无故障时间： 80000 小时
（二）热电阻信号隔离器

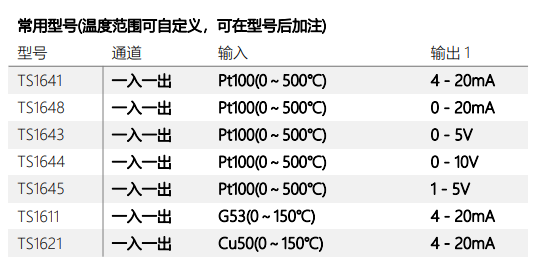

1、热电阻信号隔离器 一进一出：TS1641（热电阻的实际测量范围需要提前指定，进行出厂标定）

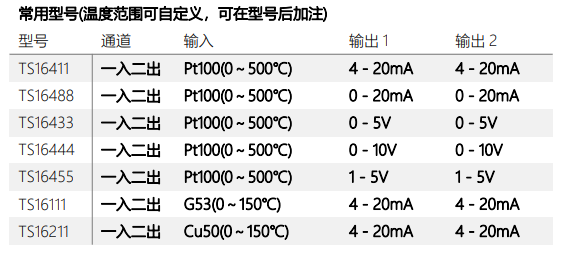

2、热电阻信号隔离器 一进二出：TS16411（热电阻的实际测量范围需要提前指定，进行出厂标定）
主要技术参数
供电电压：20～35VDC
负载能力：≤500Ω
输出精度：≤0.05% F.S.
温度漂移：30ppm/℃（-20~60℃工作温度范围）
环境温度：工作温度: -20℃ - +60℃，存储温度: -40 ℃ - +80℃
空气相对湿度：10% - 90 % RH 无
凝露绝缘电阻：≥100MΩ
绝缘强度：1500VAC@1mA/1min
电磁兼容性：EMC 符合 IEC 61326-3-1
响应时间：≤500ms
电源功耗：15mA/30mA@24VDC
平均无故障时间：80000 小时

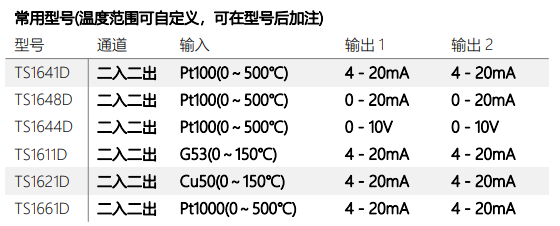

3、热电阻信号隔离器 二进二出：TS1641D（热电阻的实际测量范围需要提前指定，进行出厂标定）
主要技术参数
供电电压：20～35VDC
热电阻激励电流：800uA
负载能力：电流型负载电阻< 500Ω，电压型负载电流< 5mA
输出精度：0.1%F.S
温度漂移：0.005%F. S/℃
环境温度：工作温度: -10℃ - +60℃，存储温度: -40℃ - +80℃
空气相对湿度：10% - 95 % RH 无凝露
绝缘电阻：输入与输出间、输入输出与电源间≥100 MΩ(500VDC)
绝缘强度：输入与输出间、输入输出与电源间≥1500V AC/min
外形尺寸：厚 12.5mm×宽 108mm×高 118mm
电磁兼容性：GB/Tl 8268 (IEC61326-1)
响应时间：< 5ms电源功耗 电流输出< 1.2W，电压输出<0.6W
平均无故障时间：80000 小时
（三）热电偶信号隔离器

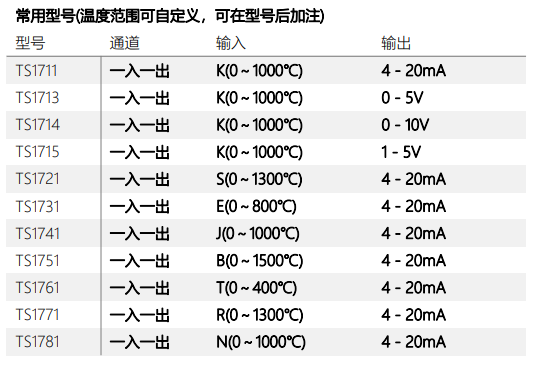

1、热电偶信号隔离器 一进一出：TS1741（热电偶的实际测量范围需要提前指定，进行出厂标定）
2、热电偶信号隔离器 一进二出：TS17411（热电偶的实际测量范围需要提前指定，进行出厂标定）

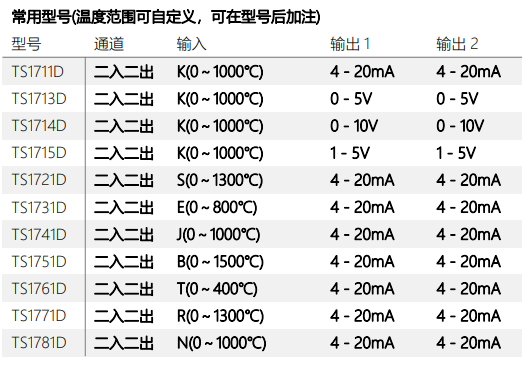

3、热电偶信号隔离器 二进二出：TS17411（热电偶的实际测量范围需要提前指定，进行出厂标定）
主要技术参数
供电电压：20～35VDC
负载能力：≤ 500Ω
输出精度：0.05%F.S.
温度漂移：30ppm/℃(20-60℃工作温度范围）
环境温度：工作温度: -20℃ - +60℃，存储温度: -40℃ - +80℃
空气相对湿度：10% - 90/95 % RH 无凝露
绝缘电阻：≥100 MΩ
绝缘强度：≥1500VAC@1mA/1min
电磁兼容性：EMC符合 IEC61326-3-1
响应时间：≤500ms
电源功耗：15mA/30mA@24VDC
平均无故障时间：80000小时
（四）RS-485信号隔离器
1、RS-485信号隔离器 一进一出：TS-CM-485
主要技术参数
供电电压：20～35VDC
输入/输出：RS485
通信接口：RS485
通讯速率：（BPS） 1200~230400（自适应主站参数）
通讯负载能力：双绞线 32 个节点
通讯距离：500 米
环境温度：工作温度: -20℃ - +60℃
空气相对湿度：10% - 90 % RH 无凝露
绝缘电阻：≥100MΩ
绝缘强度：2500VAC@1mA/1min
电磁兼容性：EMC 符合 IEC 61326-3-1
电源功耗：24mA@24VDC
平均无故障时间：80000 小时
二、TS5000简介
（一）配电型信号隔离器

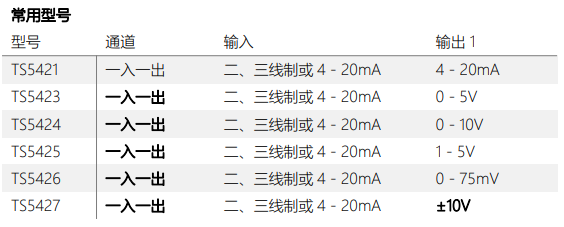

1、配电型信号隔离器一进一出：TS-5421

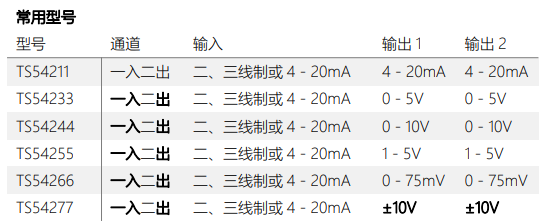

2、配电型信号隔离器一进二出：TS-54211

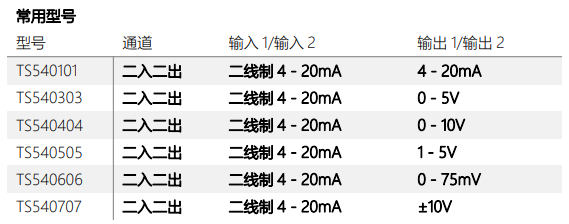

3、配电型信号隔离器二进二出：TS-540101
供电电压：20～35VDC
配电电压范围：≥16V
输入阻抗：≤100Ω
负载能力：电流型负载电阻< 500Ω，电压型负载电流< 5mA
输出精度：0.1%F.S (典型值 0.05%F.S)
温度漂移：0.005%F. S/℃
环境温度：工作温度: -20℃ - +60℃，存储温度: -40℃ - +80℃
空气相对湿度：10% - 95 % RH 无凝露
绝缘电阻：输入与输出间、输入输出与电源间≥100 MΩ(500VDC)
绝缘强度：输入与输出间、输入输出与电源间≥2000V AC/min
外形尺寸：厚 12.5mm×宽 108mm×高 118mm
电磁兼容性：GB/Tl 8268 (IEC61326-1)
响应时间：< 5ms
电源功耗：电流输出< 1.8W，电压输出<1W
平均无故障时间：80000 小时
（二）直流型信号隔离器

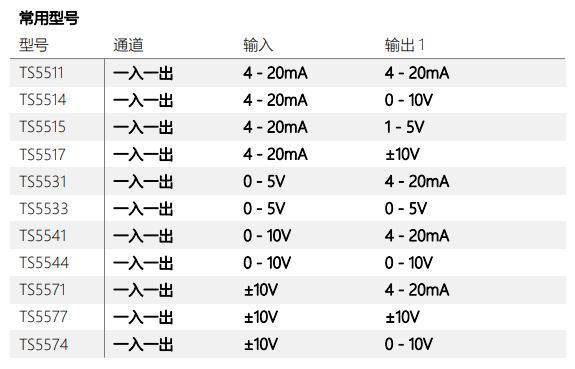

1、直流信号隔离器一进一出：TS-5511
主要技术参数
供电电压：20～35VDC
输入阻抗：电压型≥100kΩ， 电流型≤100Ω
负载能力：电流型负载电阻< 500Ω，电压型负载电流< 5mA
输出精度：0.1%F.S (典型值 0.05%F.S)
温度漂移：0.005%F. S/℃
环境温度：工作温度: -20℃ - +60℃，存储温度: -40 'C - +80℃
空气相对湿度：10% - 95 % RH 无凝露
绝缘电阻：输入与输出间、输入输出与电源间≥100 MΩ(500VDC)
绝缘强度：输入与输出间、输入输出与电源间≥2000V AC/min
外形尺寸：厚 12.5mm×宽 108mm×高 118mm
电磁兼容性：GB/Tl 8268 (IEC61326-1)
响应时间：< 5ms
电源功耗：电流输出< 1.2W，电压输出<0.5W
平均无故障时间：80000 小时
2、直流信号隔离器一进二出：TS-5511
主要技术参数
供电电压：20～35VDC
输入阻抗：≤100Ω
负载能力：电流型负载电阻< 500Ω，电压型负载电流< 5mA
输出精度：0.1%F.S (典型值 0.05%F.S)
温度漂移：0.005%F. S/℃
环境温度：工作温度: -20℃ - +60℃，存储温度: -40 'C - +80℃
空气相对湿度：10% - 95 % RH 无凝露
绝缘电阻：输入与输出间、输入输出与电源间≥100 MΩ(500VDC)
绝缘强度：输入与输出间、输入输出与电源间≥2000V AC/min
外形尺寸：厚 12.5mm×宽 108mm×高 118mm
电磁兼容性：GB/Tl 8268 (IEC61326-1)
响应时间：< 5ms
电源功耗：电流输出< 1.6W，电压输出<1W
平均无故障时间：80000 小时

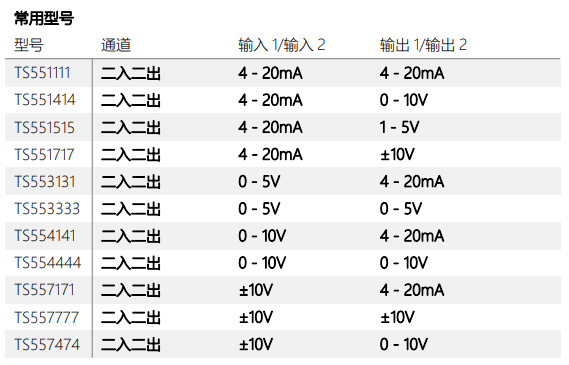

3、直流信号隔离器二进二出：TS-55111
主要技术参数
供电电压：20～35VDC
配电电压范围：≥16V
输入阻抗：≤100Ω
负载能力：电流型负载电阻< 500Ω，电压型负载电流< 5mA
输出精度：0.1%F.S (典型值 0.05%F.S)
温度漂移：0.005%F. S/℃
环境温度：工作温度: -20℃ - +60℃，存储温度: -40 'C - +80℃
空气相对湿度：10% - 95 % RH 无凝露
绝缘电阻：输入与输出间、输入输出与电源间≥100MΩ(500VDC)
绝缘强度：输入与输出间、输入输出与电源间≥2000V AC/min
外形尺寸：厚 12.5mm×宽 108mm×高 118mm
电磁兼容性：GB/Tl 8268 (IEC61326-1)
响应时间：< 5ms
电源功耗：电流输出< 1.8W，电压输出<1W
平均无故障时间：80000 小时
（三）热电阻信号隔离器
1、热电阻信号隔离器

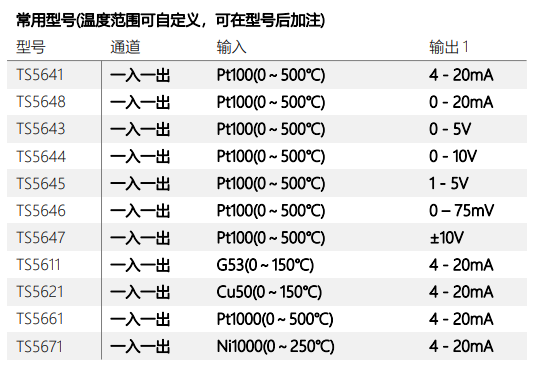

一进一出：TS-5611
一进二出：TS-56111
主要技术参数
供电电压：20～35VDC
热电阻激励电流：800uA
负载能力：电流型负载电阻< 500Ω，电压型负载电流< 5mA
输出精度：0.1%F.S (典型值 0.05%F.S)
温度漂移：0.005%F. S/℃
环境温度：工作温度: -20℃ - +60℃，存储温度: -40 'C - +80℃
空气相对湿度：10% - 95 % RH 无凝露
绝缘电阻：输入与输出间、输入输出与电源间≥100 MΩ(500VDC)
绝缘强度：输入与输出间、输入输出与电源间≥2000V AC/min
外形尺寸：厚 12.5mm×宽 108mm×高 118mm
电磁兼容性：GB/Tl 8268 (IEC61326-1)
响应时间：< 5ms
电源功耗：电流输出< 0.8W，电压输出<0.6W
平均无故障时间：80000 小时
2、热电偶信号隔离器
一进一出：TS 5711
一进二出：TS 57111
主要技术参数
供电电压：20～35VDC
输入阻抗：≥100KΩ
负载能力：电流型负载电阻< 500Ω，电压型负载电流< 5mA
输出精度：0.1%F.S (典型值 0.05%F.S)
温度漂移：0.005%F. S/℃
环境温度：工作温度: -20℃ - +60℃，存储温度: -40 'C - +80℃
空气相对湿度：10% - 95 % RH 无凝露
绝缘电阻：输入与输出间、输入输出与电源间≥100 MΩ(500VDC)
绝缘强度：输入与输出间、输入输出与电源间≥2000V AC/min
外形尺寸：厚 12.5mm×宽 108mm×高 118mm
电磁兼容性：GB/Tl 8268 (IEC61326-1)
响应时间：< 5ms
电源功耗：电流输出< 0.8W，电压输出<0.6W
平均无故障时间：80000 小时
